Учебный лабораторный стенд «Автономная автоматизированная система отопления»

Учебный стенд предназначен для изучения устройства и принципа действия автономной системы отопления, экспериментального исследования процессов в системе отопления и определения характеристик отопительных приборов. Действующая автоматизированная система водяного отопления в настольном исполнении. Не требует подключения к тепловой, водопроводной и канализационной сетям.

Комплекс снабжен учебно-методическими материалами. Одновременно работы проводятся с группой из двух-трех обучаемых человек.

Учебный стенд предназначен для изучения устройства и принципа действия автономной системы отопления, экспериментального исследования процессов в системе отопления и определения характеристик отопительных приборов.

Действующая автоматизированная система водяного отопления в настольном исполнении. Не требует подключения к тепловой, водопроводной и канализационной сетям.

Контроль и управление системой отопления производится с помощью контрольно-измерительных приборов.

Предназначена для изучения устройства и принципа действия автономной водяной системы отопления, экспериментального исследования процессов в системе отопления и определения характеристик отопительных приборов.

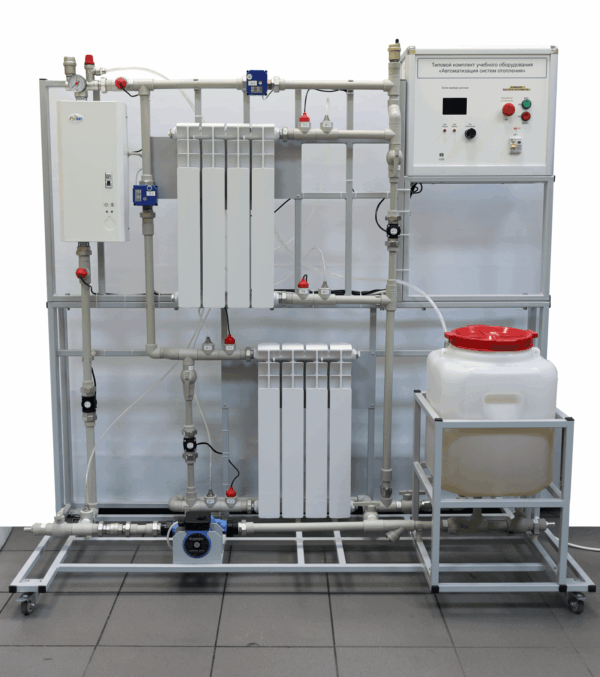

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, и система отопления.

Блок управления, выполненный из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Лабораторные работы

1. Изучение устройства и основных характеристик отопительных приборов.
2. Определение теплоотдачи и гидравлического сопротивления биметаллического радиатора.
3. Определение гидравлического сопротивления  отопительных приборов.
4. Экспериментальные исследования эффективности работы электрического теплового котла.
